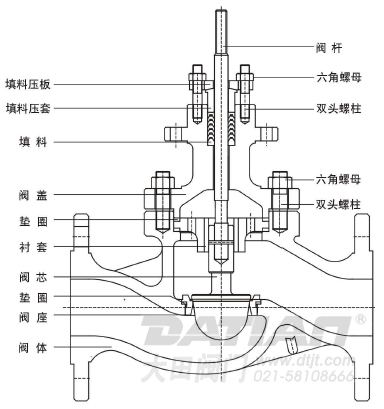

大田閥門公司引進先進技術研發生產的單座柱塞調節閥是一種頂導向單閥座調節閥，具 有結構簡單、密封性能好、流量大、使用可靠等特點。有效 而足夠的頂部導向系統克服小開度時的震動，有效使用壽命 更長?？蛇x擇多彈簧氣動簿膜機構或電動執行機構等。
閥體型式：直通鑄造球型閥體
閥芯型式：非平衡式單座柱塞閥芯
公稱通徑：DN20~200 NPS 3/4〞~ 8〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型、
保溫夾套型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：電動：3810L系列智能型執行機構、PSL系列執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
閥芯型式：單座柱塞
流量特性：等百分比、線性 、快開

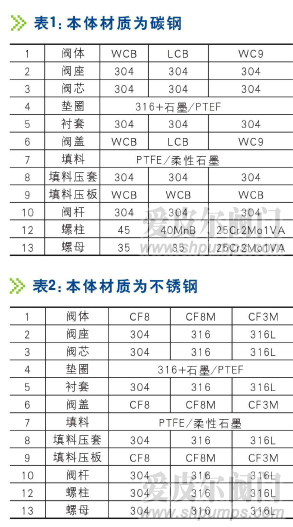

內件材質：標準材質組合及使用溫度、壓力范圍請參閱附錄
| 閥體 | 型式 | 直通 | 閥蓋 | 型式 | 標準、加長型 |
| 材質 | WCB、WC9、304、316等 | 材質 | WCB、WC9、304、316等 | ||
| 閥芯 | 特性 | 直線、等百分比、快開 | 填料 | “V”型PTFE、 柔性石墨、波紋管 |
|
| 材質 | 304、304+STL/PTFE、316、316+STL/PTFE | ||||
| 執行器 | 氣動:見表8 | ||||
| 電動:見表7 | |||||
| 定位器 | 電氣閥門定位器、智能型數字定位器 | ||||
| 附件 | 電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等 | ||||
| Z | 執行機構 | H | 結構形式 | -公稱壓力 | 閥體材質 | 公稱通徑 |
| Z系列調節閥 | J:氣動薄膜執行機構 H:氣動活塞執行機構 R:電動3810L執行機構 D:電動PSL執行機構 |
H直行程 | P:標準型單座調節閥 PF:軟密封單座調節閥 PL:單座籠式調節閥 PG:帶散熱型單座調節閥 PV:波紋管型單座調節閥 PD:低溫型單座調節閥 |
PN16=16 CL150LB=150 LB JIS10K=10K |
C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材質 |
DN25= DN25 NPS1〞=NPS1〞 |
| 如：Z型氣動薄膜單座調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHP-16C DN50 | ||||||
| 流量特性 | 直線、等百分比、快開 | ||
| 可調范圍 | 50:1 (CV<6.3 30:1) | ||
| 額定CV值 | 等百分比CV1.6~630 ，直線CV1.8~690 | ||
| 允許泄漏量 | 硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級） 泄漏量標準:GB/T 4213 |
||
| 性能指標 | 氣動 | 電動 | |
| 基本誤差% | ±1.5 | ±1.0 | |
| 回差% | ≤1.5 | ≤1.0 | |
| 死區% | ≤0.6 | ≤1.0 | |
| 始終點偏差% | ±2.5 | ±2.5 | |
| 額定行程偏差% | ≤2.5 | ≤2.5 | |

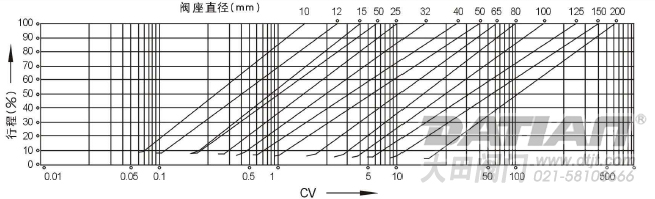

| 閥座直徑 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Cv | 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
| 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
| 公稱通徑 | 行程 | 可選流量系數Cv（★標準型 ●推薦 ○定制） | |||||||||||||
| DN20 | 16mm | ● | ● | ● | ★ | ||||||||||
| DN25 | ● | ● | ● | ● | ★ | ||||||||||
| DN32 | 25 mm | ○ | ○ | ○ | ○ | ○ | ★ | ||||||||
| DN40 | ○ | ○ | ○ | ○ | ● | ★ | |||||||||
| DN50 | ○ | ○ | ○ | ● | ● | ★ | |||||||||
| DN65 | 40mm | ○ | ○ | ○ | ★ | ||||||||||
| DN80 | ○ | ○ | ○ | ● | ★ | ||||||||||
| DN100 | ○ | ○ | ○ | ● | ● | ★ | |||||||||
| DN125 | 60mm | ○ | ○ | ○ | ★ | ||||||||||
| DN150 | ○ | ○ | ● | ★ | |||||||||||
| DN200 | ○ | ○ | ● | ● | ★ | ||||||||||
| 氣動執行機構 膜片有效面積Ae (cm2) |
ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | |||||||||||
| 350 | 350 | 560 | 900 | ||||||||||||
| 作用方式 | 彈簧范圍 | 金屬密封允許壓差（MPa） | |||||||||||||
| 氣開 | 20-100KPa | 4.46 | 3.09 | 1.98 | 1.16 | 0.7 | 0.44 | 0.28 | 0.18 | 0.17 | 0.11 | 0.07 | 0.07 | 0.05 | 0.03 |
| 40-200 KPa | 6.4 | 6.4 | 5.94 | 3.34 | 2.14 | 1.31 | 0.84 | 0.53 | 0.51 | 0.33 | 0.21 | 0.22 | 0.15 | 0.09 | |
| 80-240 KPa | 6.4 | 6.4 | 6.4 | 6.4 | 4.99 | 3.05 | 1.95 | 1.25 | 1.18 | 0.78 | 0.5 | 0.51 | 0.36 | 0.21 | |
| 氣關 | 20-100KPa | 6.4 | 6.19 | 3.96 | 2.23 | 2.14 | 0.87 | 0.56 | 0.35 | 0.34 | 0.22 | 0.14 | 0.15 | 0.1 | 0.06 |
| 40-200 KPa | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 5.86 | 3.64 | 2.3 | 2.21 | 1.43 | 0.91 | 0.95 | 0.66 | 0.37 | |
| 80-240 KPa | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 5.04 | 3.18 | 3.06 | 1.98 | 1.26 | 1.32 | 0.92 | 0.52 | |
 |
 |
| 注： 1、以上為標準的配置結構，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件。還可提供斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。 |
 |
 |
| 圖1：PV波紋管型單座調節閥，可使用多層波紋管密封， 有效的保護用戶珍貴的介質不會流失。 |

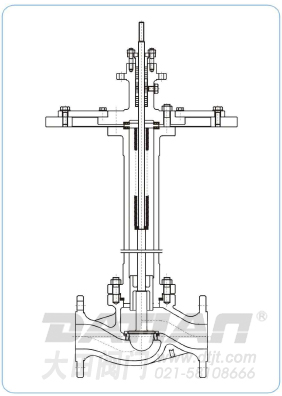

圖2：PD型低溫單座調節閥本體結構， 閥芯整體外抽式結構，維護更加簡單、方便。 |
 |
 |
 |

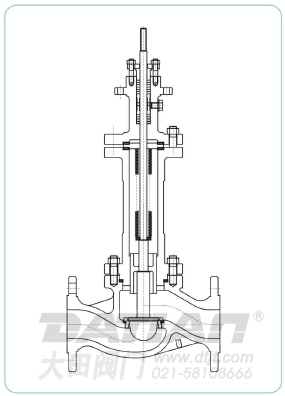

| 圖3：PG型散熱片單座調節閥本體 結構 可適用于-45℃大于230℃場合。 |

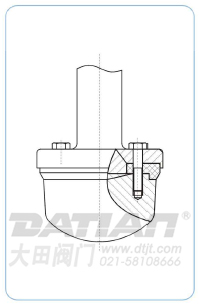

圖4：PF型軟密封單座調節閥閥 瓣結構， 適合于VI密封要求的 場合。 |

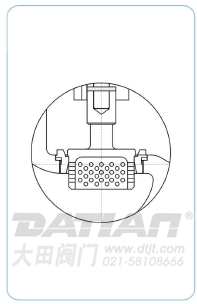

圖5：PL型單座籠式調節閥閥瓣結構， 獨特 的對稱多孔籠式閥瓣更加有效 的控制噪音及氣蝕。 |
