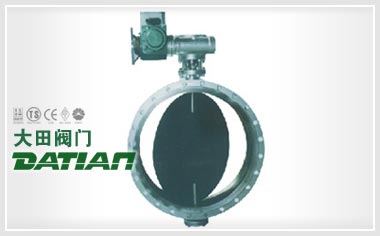

通風蝶閥是一種結構簡單的調節閥，同時也可用于低壓管道介質的開關控制。通風蝶閥是一種非密閉型蝶閥。通風蝶閥應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。本類閥門在管道中一般應當水平安裝。 通風蝶閥主要產品：大型通風蝶閥，電動通風蝶閥，防爆通風蝶閥。
通風蝶閥結構特點：
- 采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。
- 內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響
通風蝶閥工作原理：
通風蝶閥分為手動和電動傳動，可由電動機或者渦輪帶動驅動執行機構，使碟板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。
通風蝶閥安裝要點：
- 安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
- 閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243要求。
通風蝶閥分類：通風蝶閥按驅動
- 電動蝶閥
- 氣動蝶閥
- 液動蝶閥
- 電液動蝶閥
通風蝶閥按結構
- 中心密封蝶閥
- 單偏心密封蝶閥
- 雙偏心密封蝶閥
- 三偏心密封蝶閥
通風蝶閥按材質
- 軟密封蝶閥
a.密封副由非金屬軟質材料對非金屬軟質材料構成。
b.密封副由金屬硬質材料對非金屬軟質材料構成。
- 金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。
通風蝶閥按密封形式
- 強制密封蝶閥
a.彈性密封蝶閥。密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生
b.外加轉矩密封蝶閥。密封比壓由外加于閥門軸上的轉矩產生
- 充壓密封蝶閥。密封比壓由閥座或閥板上的彈件密封元件充壓產生
- 自動密封蝶閥。密封比壓由介質壓力自動產生。
通風蝶閥按工作壓力
- 真空蝶閥。工作壓力低于標堆大氣歷的蝶閥。
- 低壓蝶閥。公稱壓力PN<1．6MPa的蝶閥。
- 中壓蝶閥。公稱壓力PN為2．5--6．4MPa的蝶閥。
- 高壓碟閥。公稱壓力PN為10。0--80．0MPa的蝶閥。
- 超高壓蝶閥。公稱壓力PN>100MPa的蝶閥。
通風蝶閥按工作溫度
- 高溫蝶閥。t>450 ℃的蝶閥
- 中溫碟閥。120 C
- 常溫蝶閥。一40C
- 低溫蝶閥。一100
- 超低溫蝶閥。t<一100 C的蝶閥
通風蝶閥按連接方式
- 對夾式蝶閥
- 法蘭蝶閥
- 支耳式蝶閥
- 焊接式蝶閥
通風蝶閥特點：
- 啟閉方便迅速、省力、流體阻力小，可以經常操作。
- 結構簡單，體積小，重量輕。
- 可以運送泥漿，在管道口積存液體最少。
- 低壓下，可以實現良好的密封。
- 調節性能好。
通風蝶閥標準及參數:標準
- 設計標準:GB/T12238-1989 JB/T8692-1998
- 法蘭連接尺寸:GB/T9115.1-2000
- 結構長度 h:GB/T12221-1989
- 壓力試驗:GB/T13927-1992;JB/T9092-1999
通風蝶閥標準及參數:參數
- 公稱通徑 DN（mm） 50～2000
- 公稱壓力 PN（Mpa） 0.05 0.25 0.6
- 試驗壓力 強度試驗 0.075 0.375 0.9
- 密封試驗 ≤1.5%泄漏量
- 適用介質 煤氣、含塵氣體、煙道氣等
- 適用溫度 負-10度，還有零上 250度
通風蝶閥安裝說明：
- 安裝前必須仔細核對閥門的標志、合格證是否符合使用要求，核實后應進行清潔處理。未安裝使用的閥門應存放在干燥的室內。保管時間較長的閥門，要定期清洗，吹干、涂防銹油。閥門兩端應用盲板保護法蘭密封面。
- 根據介質流動方向進行安裝;優先考慮臥式安裝。
- 通風蝶閥與管道的連接螺栓，安裝時應按對角對方向多次擰緊，不得單件一次擰緊，以防受力不均而造成法蘭連接處泄漏。
- 通風蝶閥安裝時，應以蝶板處于關閉位置為宜，防止雜物進入閥腔搓傷密封面，用戶要試壓時，切要兩端用法蘭對夾裝好后試壓。
- 閥門與管道連接時，要求管道上使用對焊鋼法蘭或通風蝶閥專用法蘭。如果采用平焊鋼法蘭時，必須要求法蘭內孔與墊圈內孔一樣大，以保證墊圈的有效密封面。
- 通風蝶閥出廠時已將控制機構的啟閉行程調好，為防止電源接通時方向搞錯，用戶在第一次接通電源前，要先手動至關開位置的1/3初。并檢查指示盤方向與閥門開啟方向是否一致。
- 閥門在使用時，如發現故障，應立即停止使用。
